Beschaffung von Fassadenverkleidungssystemen: Wichtige Parameter zur Aufnahme in Ausschreibungsdokumente

Die Auswahl eines Lieferanten für Fassadenverkleidungssysteme ohne vollständige Angebotsanfrage ist die teuerste Abkürzung bei der Fassadenbeschaffung. Bei einem kommerziellen Projekt an der Küste verglich ein Auftragnehmer drei nahezu identische Angebote für Fassadenhalterungen aus Naturstein und entschied sich für den niedrigsten Preis; Die Teile wurden aus verzinktem Stahl statt aus Edelstahl 304 in den Bauzeichnungen geliefert, und innerhalb von sechs Jahren traten Rostflecken auf. Jiangsu Aozheng Metal Products Co., Ltd., ein Hersteller von einbetonierten Ankerschienen, Verkleidungshalterungen, Hinterschnittankern und vorgefertigtem Betonbefestigungszubehör, sieht, dass sich dieses Muster immer dann wiederholt, wenn in einer Angebotsanfrage technische Parameter weggelassen werden. Dieser Artikel definiert die Messpunkte, die in jede Ausschreibung für Fassadenverkleidungssysteme gehören, von Belastungswerten und Materialqualitäten bis hin zu Anpassungstoleranzen und Dokumentationsanforderungen.

Die Ausschreibung wandelt Projektanforderungen in Lieferantenverpflichtungen um

Eine RFQ ist die technische Vertragsgrundlage für ein Verkleidungspaket. Jeder Parameter, den Sie auslassen, ist eine Entscheidung, die Ihr Lieferant für Sie treffen wird, in der Regel in Richtung niedrigerer Herstellungskosten.

Fertigungsabteilungen können nur das produzieren, was im Angebotsdokument definiert ist. Wenn in der Angebotsanfrage keine Edelstahlsorte angegeben ist, legt der Lieferant den Preis für die Sorte fest, die den Auftrag erhält, und nicht für die Sorte, die das Gebäude benötigt. Die gleiche Logik gilt für die Halterungsgeometrie, die Beschichtungsdicke, Testberichte und die Verpackung.

• Strukturelle Belastungen und erforderliche Widerstände
• Materialqualität und Oberflächenschutzsystem
• Geometrie, Einstellbereich und Schnittstellenabmessungen
• Untergrundbeschaffenheit und Verlegemethode
• Dokumentations-, Prüf- und Rückverfolgbarkeitspflichten

Struktur- und Belastungsparameter

Belastungswerte müssen als Zahlen mit Einheiten geschrieben werden, nicht als qualitative Beschreibungen wie „Schwer“ oder „Standard“. In der Ausschreibung muss angegeben werden, welcher Widerstand gefordert wird: charakteristische Festigkeit oder Designwiderstand und unter welchem ​​Sicherheitsfaktor.

Zu den Eigenlasten zählen das gesamte Plattengewicht, das Eigengewicht der Halterung und jeglicher Dämmstoffaufbau hinter der Verkleidung. Die Windlast, häufig die maßgebende Last an Hochhausfassaden, muss für jede Fassadenzone als Druck oder Sog in Kilopascal angegeben werden. Seismische und thermische Bewegungsanforderungen entscheiden darüber, ob das Trägersystem Langlöcher oder Gleitverbindungen benötigt. Durchbiegungsgrenzen, die oft als Bruchteil der Spannweite ausgedrückt werden, z. B. L/200, schützen die Geometrie der Plattenverbindungen.

Verstellbare L-Winkelhalterung aus Edelstahl für Verkleidungssysteme Präzisionsgefertigte, um 3 Achsen verstellbare Halterung für hinterlüftete Fassaden, erhältlich in AISI 304 oder 316L, belastbar bis 12 kN, gleicht Untergrundunregelmäßigkeiten und thermische Bewegungen aus. Produkt anzeigen →

Materialgüte und Oberflächenschutz

Materialqualität ist eine Verpflichtung zur Haltbarkeit. Die Verschiebung dieser Entscheidung bis nach der RFQ-Phase garantiert fast eine Substitution, da der Preisdruck den Lieferanten dazu drängt, sich für die billigste Legierung oder Beschichtung zu entscheiden, die den geschriebenen Worten noch entspricht.

Die Edelstahlsorten 304 und 316 sind die beiden häufigsten Optionen für Fassadenverkleidungshalterungen und Ankerschienen. Der Sorte 316 wird Molybdän zugesetzt, was die Chloridbeständigkeit verbessert und sie zum Standard für Küsten- und Tausalzumgebungen macht. Feuerverzinkter (HDG) Stahl trägt typischerweise eine Zinkbeschichtung von 70 bis 85 Mikrometern und eignet sich für Industrieprojekte oder Projekte im Binnenland mit geringer Feuchtigkeit. Verzinkte galvanisch verzinkte Teile sind hauptsächlich für den Innenbereich oder vorübergehend geschützte Bereiche bestimmt und rosten bei Feuchtigkeitszyklen an Fassaden schnell.

Die Materialauswahl sollte vor der Ausschreibung des Umschlags anhand der Expositionszone überprüft werden. Ein praktisches Leitfaden zur Auswahl von Fassadenhalterungen aus Edelstahl übersetzt Expositionsbedingungen in Sortenentscheidungen und Belastungsprüfungen.

Geometrie, Anpassungsbereich und Schnittstellenabmessungen

Die Geometrie entscheidet darüber, ob eine Halterung überhaupt montiert werden kann. Der Verstellbereich entscheidet darüber, ob eine Ausrichtung vor Ort möglich ist.

Die Plattendicke steuert die Schlitzbreite oder Schnitttiefe der Stütze. Natursteinplatten von 20 bis 30 Millimeter, Keramikfliesen von 10 bis 18 Millimeter und Aluminiumverbundplatten von 3 bis 6 Millimeter benötigen jeweils einen anderen Griffbereich. In der Ausschreibung sollten außerdem die Schenkellänge der Halterung, der Schlitzabstand und die Kompatibilität der Gewindeteile mit der ausgewählten Ankerschiene oder dem T-Bolzen angegeben werden. Die Einbaupositionen sind nie perfekt. Geben Sie daher den erforderlichen Einstellbereich sowohl in der vertikalen als auch in der horizontalen Achse in Millimetern an und prüfen Sie, ob die Halterung diesen durch Langlöcher oder Gewindeeinsätze ermöglicht.

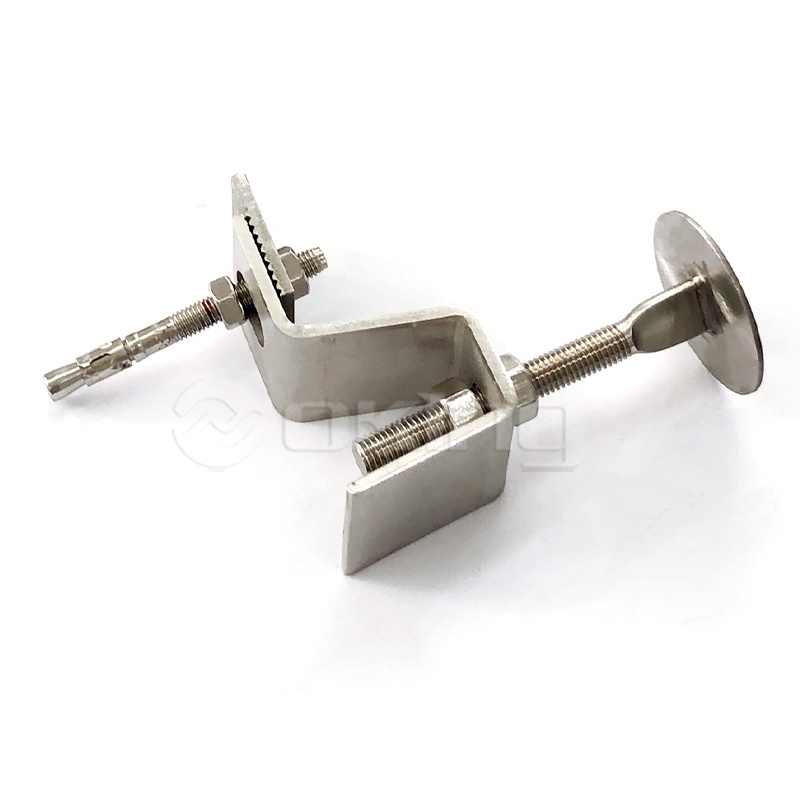

Edelstahl-Z-Anker für Steinfassadensysteme Ineinandergreifende Z-förmige Halterungen sorgen für eine sichere Befestigung von Stein- und Fliesenverkleidungen und halten Windlasten und seismischen Kräften stand. Geeignet für unebene Untergründe, die vor Ort angepasst werden müssen. Produkt anzeigen →

Untergrundbeschaffenheit und Installationsmethode

Einbetonierte und nachträglich installierte Befestigungssysteme beantworten unterschiedliche strukturelle Fragen. In der Ausschreibung muss angegeben werden, von welchem ​​System der Entwurf ausgeht, da sich durch den Austausch eines Systems gegen das andere das Lastverhalten, die Randabstände und die Installationsreihenfolge ändern.

Einbetonierte Ankerschienen werden vor dem Gießen in Beton eingebettet und sind die bevorzugte Lösung für schwere Stein-, Terrakotta- und Fertigbetonfassaden. Nachinstallierte Expansions-, Hinterschnitt- und chemische Anker werden später hinzugefügt; Hinterschnittanker sind die übliche Wahl für gerissenen Beton und Erdbebengebiete. In der Ausschreibung sollten die Betonfestigkeitsklasse, zum Beispiel C25/30, die Elementdicke, die Rand- und Abstandsabstände sowie die erforderliche Leistungskategorie für gerissenen oder ungerissenen Beton genannt werden.

• Betonsorte und Mindestdicke des Bauteils
• Randabstand und Ankerabstand
• Klassifizierung von gerissenem oder ungerissenem Beton
• Bohrmethode und zulässige Ausrüstung
• Brand- oder seismische Leistungskategorie

Feuerverzinkter, eingegossener Ankerkanal Eingelassener Kanal für schwere Fassaden, erhältlich in warmgewalzten und kaltgewalzten Profilen in verschiedenen Größen und Tragfähigkeiten. Geeignet für gerissenen Beton und seismische Regionen und bietet eine einstellbare Verankerung. Produkt anzeigen →

Die Auswahl des Kanals hängt vom Profiltyp, dem Material und der Verankerungsgeometrie ab. Anleitung zu So wählen Sie eine einbetonierte Ankerschiene aus deckt die Unterschiede zwischen warmgewalztem und kaltgewalztem Material sowie die Auswahlkriterien ab, die zu Ihrer Ausschreibung gehören.

Compliance-, Dokumentations- und Lieferanforderungen

Ein Angebot ohne Materialzertifikate und Prüfberichte ist ein Preis, kein Angebot. In der Angebotsanfrage sollten die Dokumente aufgeführt sein, die belegen, dass sich das Produkt wie angegeben verhält, und deren Lieferung zur Voraussetzung für die Annahme machen.

Durch die Rückverfolgbarkeit wird die gelieferte Charge mit ihrem Produktionsdatum und der Materialhistorie verknüpft. Ohne sie kann ein defekter Anker nicht identifiziert oder überprüft werden, solange die Fassade noch in Betrieb ist.

1. Materialzertifikate für jede in der Halterung oder dem Kanal verwendete Güteklasse
2. Belastungstest oder statischer Berechnungsbericht mit definierten Sicherheitsfaktoren
3. Maßkontrollbericht zur Bestätigung der angegebenen Toleranzen
4. Überprüfung der Beschichtungsdicke oder Oberflächenbehandlung
5. Verpackung, Kennzeichnung und Incoterms für die Exportlieferung

Eine vollständige Ausschreibung ist das günstigste Instrument zur Qualitätskontrolle bei einem Fassadenprojekt. Es wandelt eine architektonische Idee in durchsetzbare Lieferantenverpflichtungen um und verhindert den Material- und Geometrieaustausch, der die meisten Verkleidungsfehler verursacht.

Häufig gestellte Fragen zur Beschaffung von Fassadenverkleidungssystemen

Welche Parameter fehlen in Ausschreibungen für Fassadenverkleidungen am häufigsten?

Materialqualität und Anpassungstoleranz sind die beiden häufigsten Auslassungen. In vielen Ausschreibungen wird ein Halterungstyp genannt, jedoch nicht die Edelstahlsorte oder der zulässige Einstellbereich vor Ort, so dass es den Lieferanten freisteht, Teile anzubieten, die kostengünstiger herzustellen sind, als Teile, die zur Struktur passen.

Sollte in der Ausschreibung für jede Verkleidungshalterung eine Edelstahlsorte angegeben werden?

Jede Halterung erfordert eine definierte Materialentscheidung, aber nicht immer lautet die Antwort Edelstahl. Feuerverzinkte Halterungen können unter trockenen Bedingungen im Landesinneren technisch ausreichend sein, während Küsten- und Industriefassaden normalerweise Edelstahl 304 oder 316 erfordern. In der Ausschreibung muss die Note explizit angegeben werden, damit alle Angebote auf der gleichen Grundlage verglichen werden.

Wie kann ein Käufer die von einem Lieferanten bereitgestellten Ladedaten überprüfen?

Erfragen Sie die Grundlage der angegebenen Werte. Zu einer zuverlässigen RFQ-Antwort gehört ein Testbericht, eine Berechnungsnotiz oder die Norm, nach der das Produkt getestet wurde, und sie unterscheidet klar zwischen charakteristischen Werten und Designwiderstand. Wenn ein Lieferant diesen Nachweis nicht erbringen kann, betrachten Sie den angegebenen Belastungswert als ungeprüft.

Was sollte eine Ausschreibung für einbetonierte Ankerschienen beinhalten?

Der Profiltyp (warmgewalzt oder kaltgewalzt), Materialqualität, Kanallänge, Verankerungsdetails, kompatible T-Bolzengröße, Lastrichtung und Randabstände, Betonfestigkeitsklasse und Korrosionsschutz. Zusammen bestimmen diese Parameter, ob der Kanal mit dem vom Design erwarteten Widerstand installiert und verankert werden kann.
