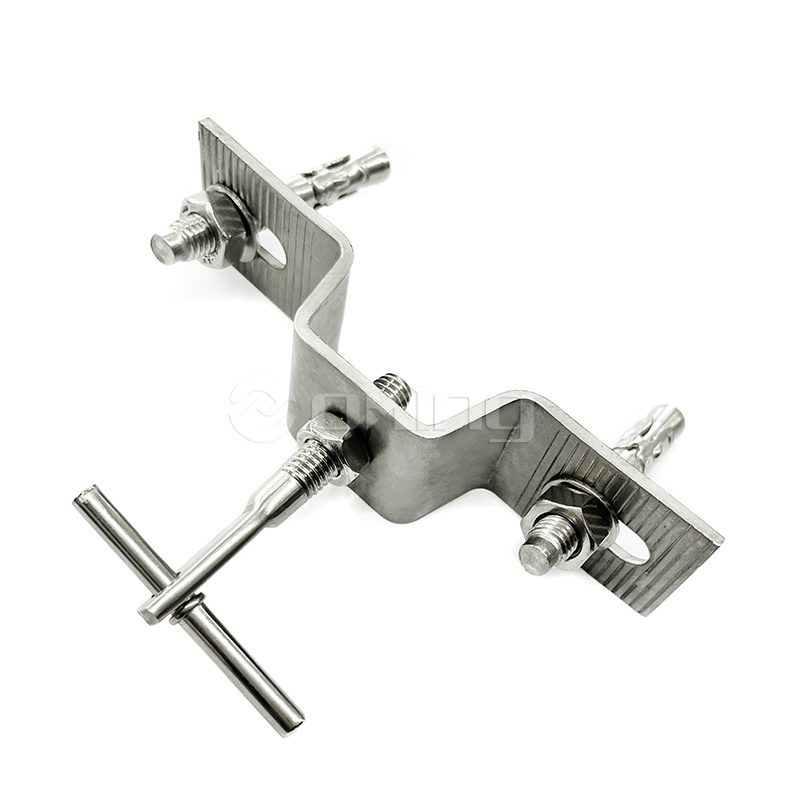

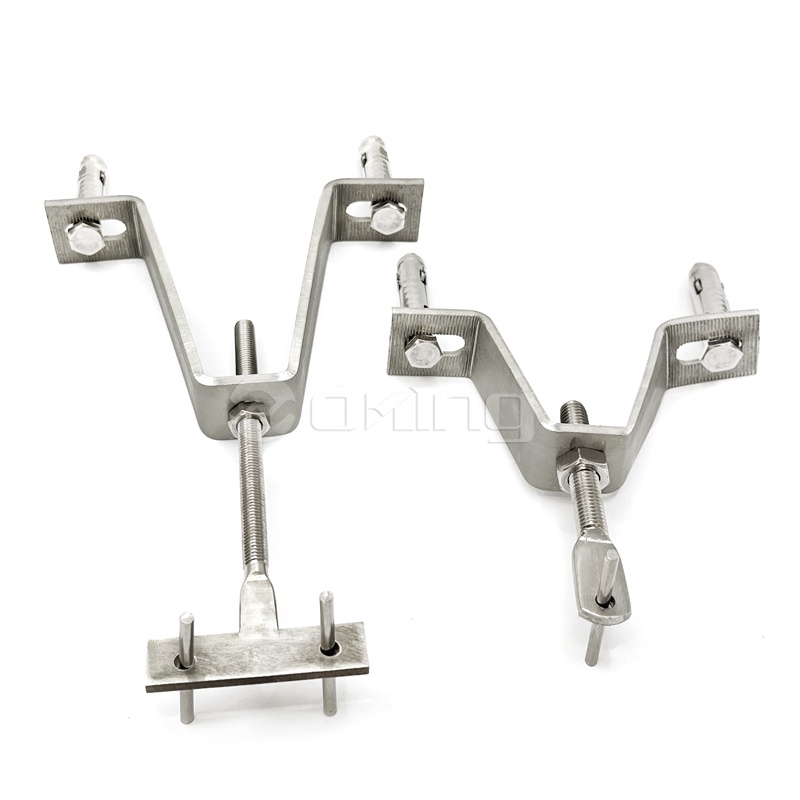

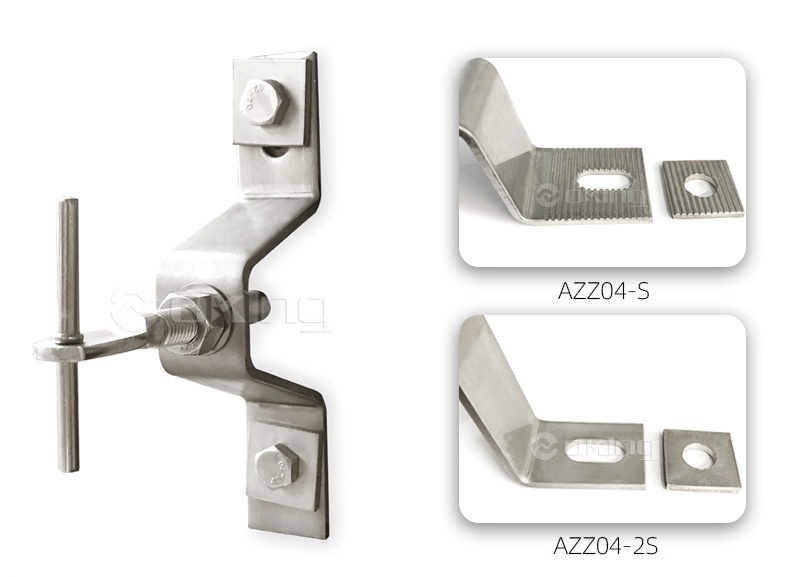

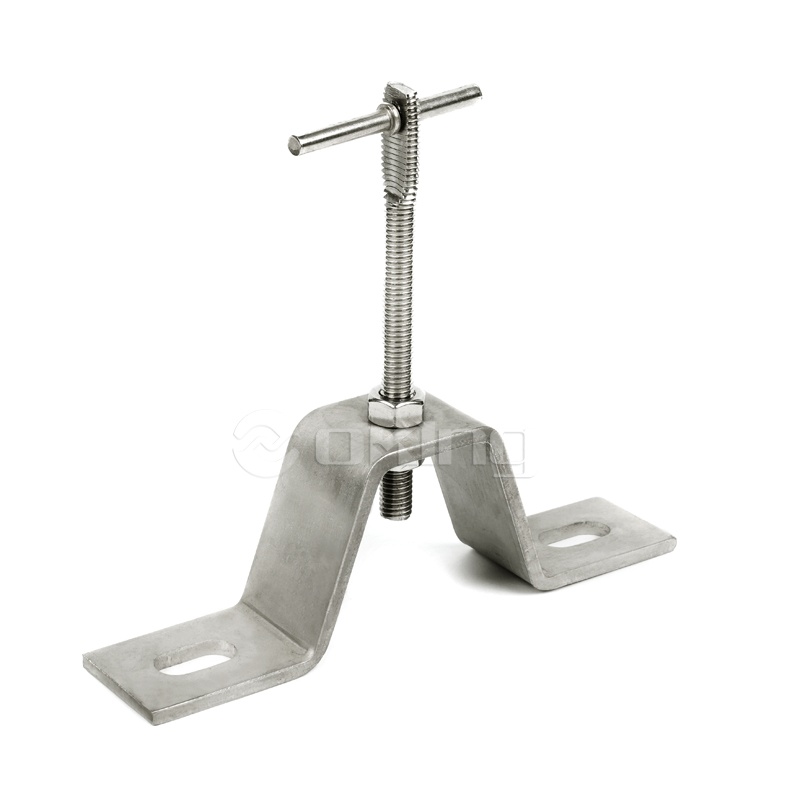

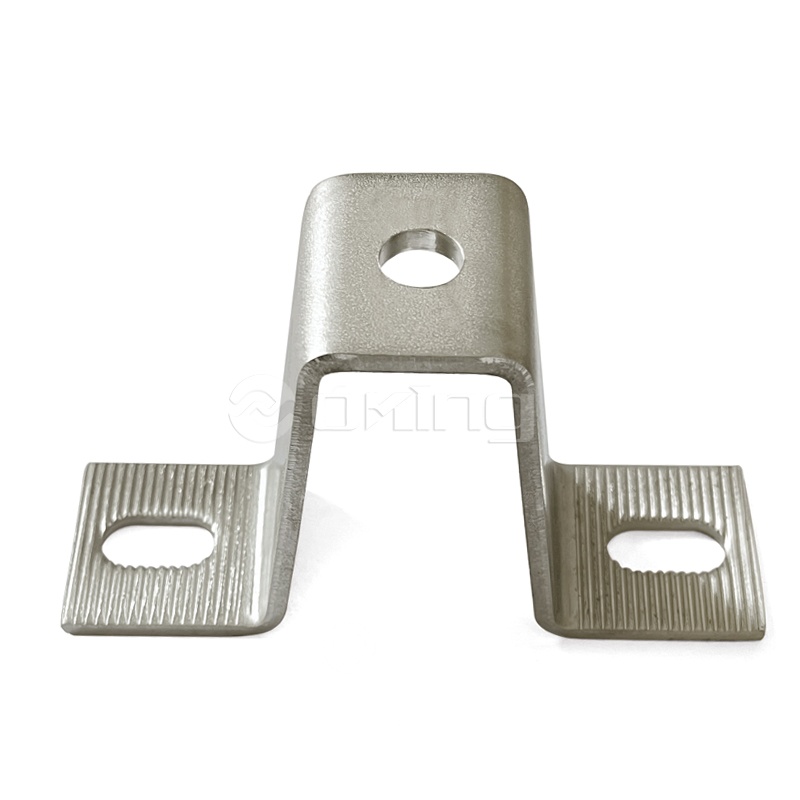

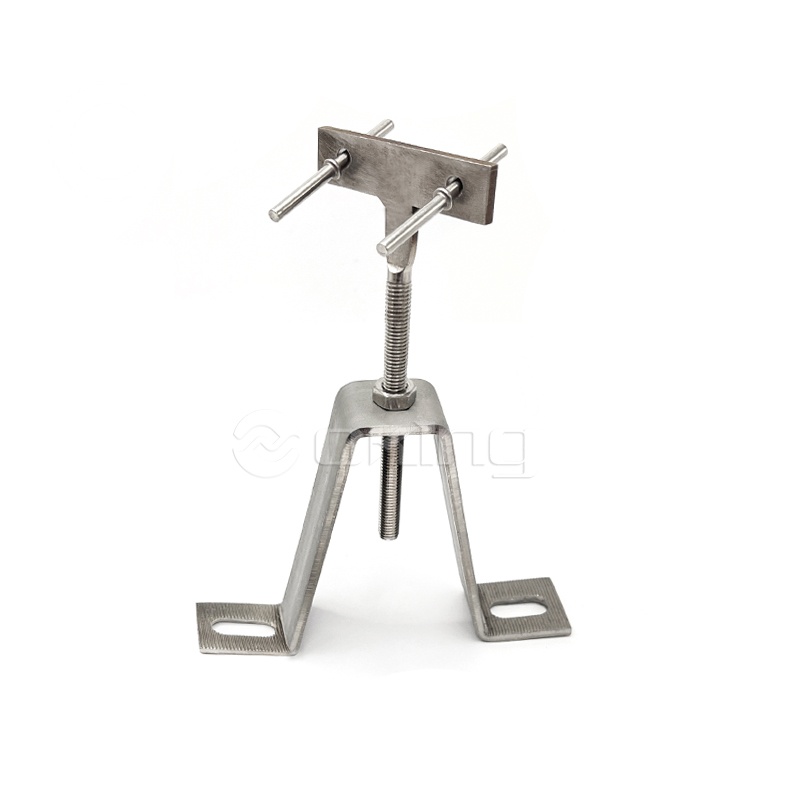

AZZ04 Omega-Halterung aus Edelstahl für Natursteinverkleidungen und -befestigungen

AZZ04 Edelstahl-Omega-Halterung für Natursteinverkleidung und -befestigung

Die Edelstahl-Omega-Halterung AZZ04 ist eine spezielle Strukturkomponente, die für die sichere Verankerung von Natursteinplatten in hinterlüfteten Fassadensystemen entwickelt wurde. Entwoderfen mit einem Omegaförmiges Profil Diese Halterung sorgt für eine robuste mechanische Verbindung zwischen dem Bauuntergrund und der Steinverkleidung. Hergestellt aus korrosionsbeständiger Edelstahl Es wurde speziell entwickelt, um die Eigenlasten schwerer Steinmaterialien zu bewältigen und gleichzeitig Wärmeausdehnung und Winddruck auszugleichen. Seine Geometrie ermöglicht eine präzise Anpassung während der Installation und gewährleistet einen ebenen und bündigen Abschluss für Steinwände im Außen- und Innenbereich.

Kernvorteile

• Strukturelle Integrität: Das Omega-Profil verteilt die mechanische Belastung auf die Befestigungspunkte und verringert so das Risiko eines Punktlastversagens bei Anwendungen mit schwerem Stein.
• Korrosionsbeständigkeit: Die Verwendung von hochwertigem Edelstahl stellt sicher, dass die Halterung auch in feuchten, küstennahen oder industriell verschmutzten Umgebungen stabil bleibt.
• Installationsgenauigkeit: Das Design ermöglicht eine mehrachsige Anpassung, sodass Installateure Unregelmäßigkeiten im Mauerwerk oder Betonuntergrund ausgleichen können.
• Thermische Anpassungsfähigkeit: Das Halterungssystem ermöglicht eine unabhängige Bewegung der Steinplatten und verhindert so Risse, die durch die thermische Ausdehnung und Kontraktion der Gebäudehülle entstehen.

Technische Spezifikationen und Funktionen

Primäre Anwendungsszenarien

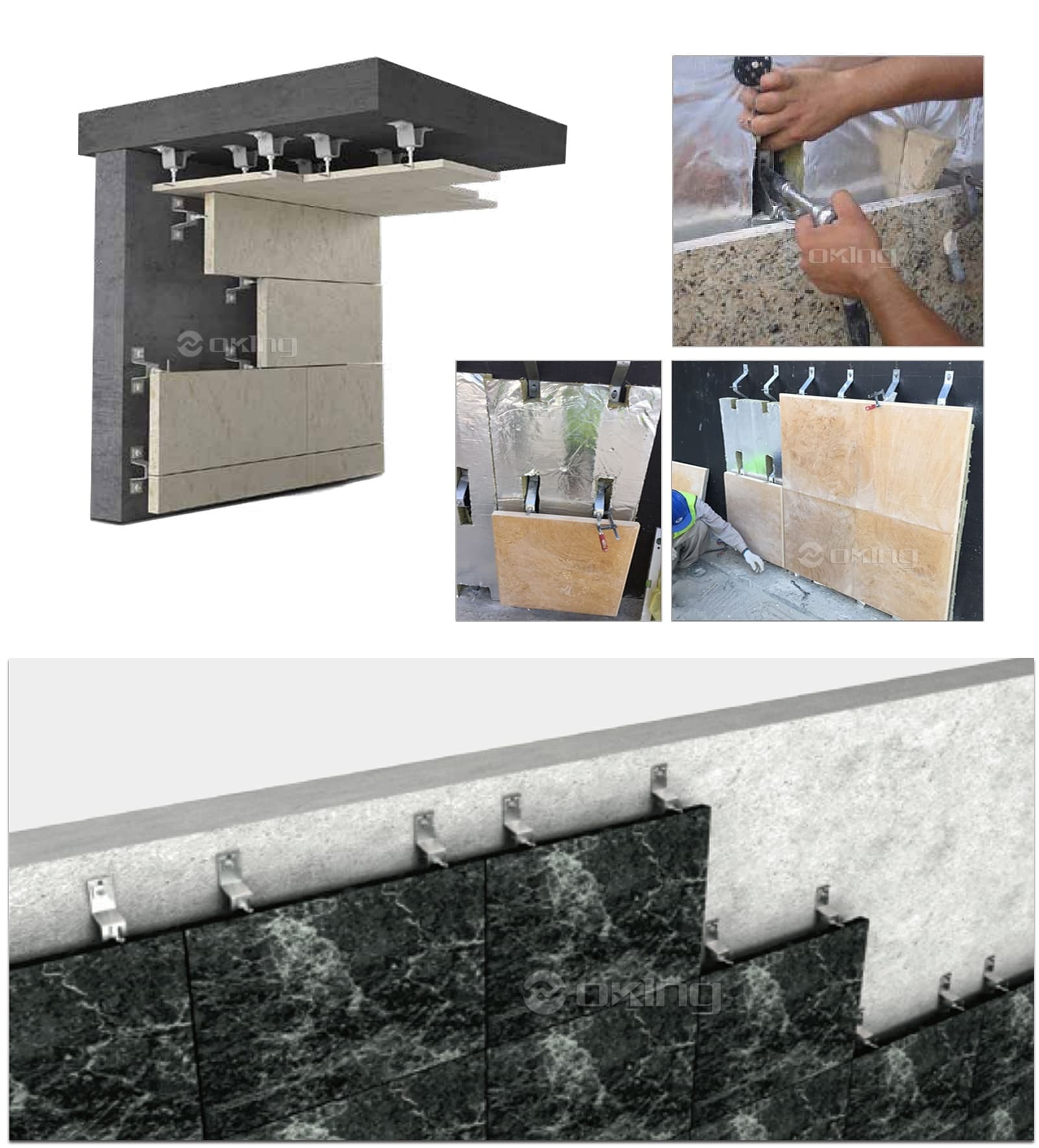

• Hinterlüftete Fassaden: Wird als primäre Befestigungskomponente für Granit-, Marmor- und Kalksteinverkleidungen an Gewerbe- und Wohnhochhäusern verwendet.
• Schwere Innenverkleidung: Befestigung dekorativer Steinelemente in Lobbys, Flughäfen und öffentlicher Infrastruktur.
• Renovierungsprojekte: Nachrüstung von Steinplatten über bestehendem Mauerwerk zur Verbesserung der ästhetischen und thermischen Leistung.
• Nassverkleidungsverstärkung: Fungiert als mechanischer Sicherheitsanker in Verbindung mit herkömmlichen Mörtelbefestigungsmethoden.

Installations- und Sicherheitsrichtlinien

Untergrundvorbereitung

Stellen Sie sicher, dass der Beton- oder Mauerwerksuntergrund strukturell stabil und frei von losen Fremdkörpern ist. Bohrlöcher müssen genau dem Durchmesser der Bohrlöcher entsprechen Spreizdübel or chemische Bolzen Wird mit der AZZ04-Halterung verwendet.

Materialkompatibilität

Um dies zu verhindern, verwenden Sie mit der AZZ04-Halterung nur Befestigungselemente aus Edelstahl (Schrauben, Muttern und Unterlegscheiben). galvanische Korrosion . Die Kombination von Verbindungselementen aus Kohlenstoffstahl mit Halterungen aus Edelstahl führt zu beschleunigter Oxidation und Systemausfällen.

Lagerbedingungen

Lagern Sie die Halterungen in einer trockenen Umgebung, fern von direktem Kontakt mit Kohlenstoffstahlprodukten oder chloridhaltigen Chemikalien. Bewahren Sie die Halterungen bis zur Installation in der Originalverpackung auf, um Oberflächenverunreinigungen und Kratzer zu vermeiden, die die Qualität beeinträchtigen könnten Passivschicht des Stahls.

Hinweis zur Ladungsberechnung

Der Abstand und die Dicke der AZZ04-Halterungen müssen von einem Statiker anhand der spezifischen Anforderungen festgelegt werden spezifisches Gewicht des Steins, die Windlastanforderungen der geografischen Region und die Gesamthöhe der Fassade.

AZZ04 Omega Bracket Stone-Befestigungssystem/ Z-Anker für Untersichten

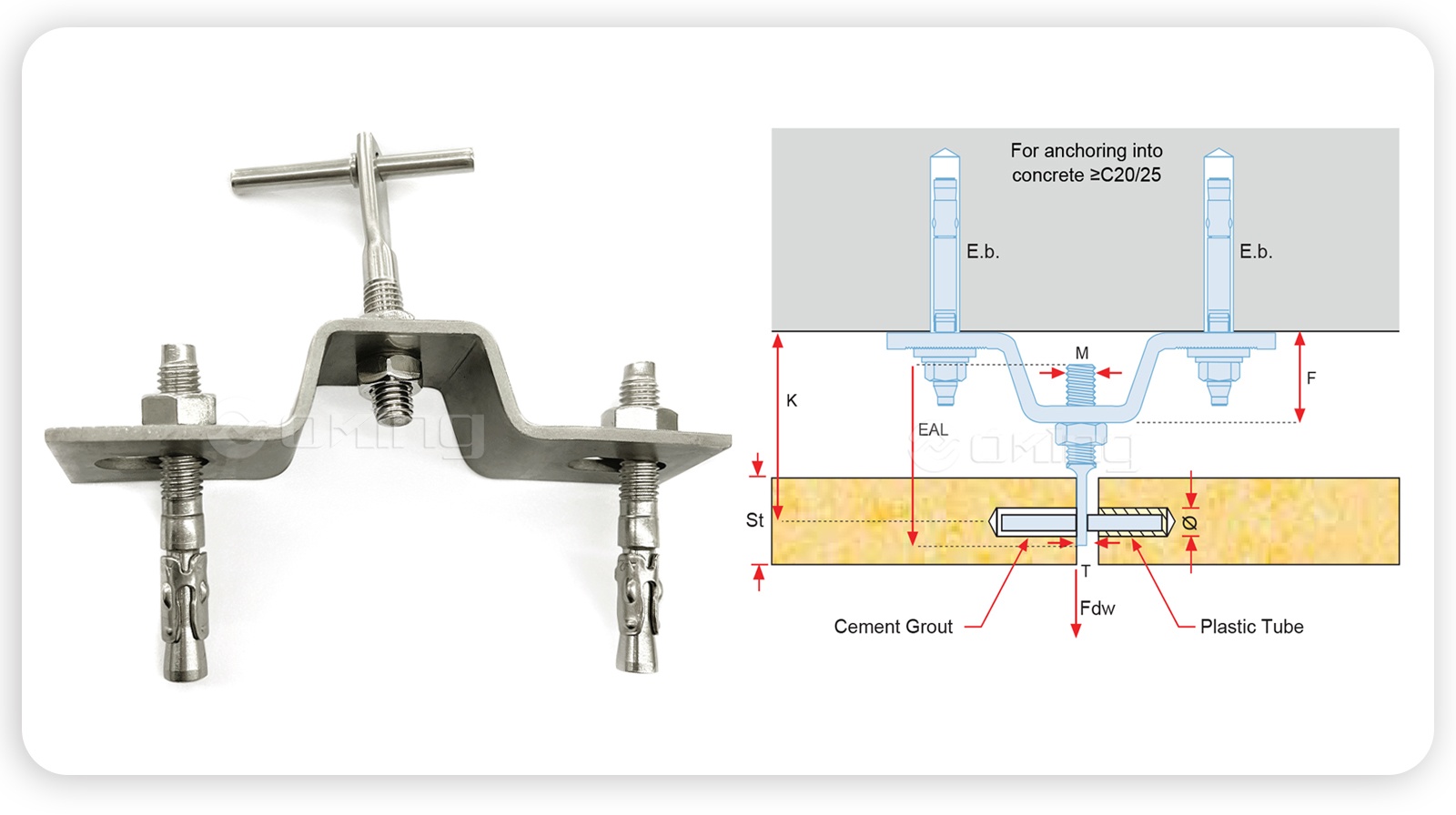

●Technische Details

Winkel aus Edelstahl 201 304 316 zur Befestigung von Marmorverkleidungen
Ausladungen zwischen 45 und 135 mm
Belastbar bis 800 N

Geeignet für horizontale und vertikale Fugen

Steinstärken 20-50 mm

Befestigung an tragenden Wänden mit Spreizdübeln und an Schienen mit Stellschrauben
Material: 1.4571/1.4404/1.4401 (A4/AISI 316) oder 1.4301 (A2/AISI 304)
