Endklemme

Eine Endklemme ist ein wichtiges Befestigungsgerät, das hauptsächlich dazu dient, Drähte oder Kabel zu fixieren und deren Spannung aufzunehmen. Es spielt eine wesentliche Rolle in der Energieübertragung, Kommunikation und anderen verwandten Bereichen. Die Struktur der Endklemme ist exquisit gestaltet und kann je nach Bedarf individuell angepasst werden, um verschiedene Spezifikationen und Arten von Drähten oder Kabeln zu berücksichtigen. Es besteht in der Regel aus hochfesten Materialien wie Metallen oder Legierungen, um eine ausreichende Festigkeit und Haltbarkeit zu gewährleisten. Die Endklemme hält Drähte oder Kabel während der Installation sicher fest. Die Endklemme verfügt außerdem über eine elektrische Leitfähigkeit, wodurch eine reibungslose Stromübertragung erreicht und gleichzeitig der Fixierungseffekt gewährleistet werden kann.

Angebot anfordern

Panel-Abschlusshardware

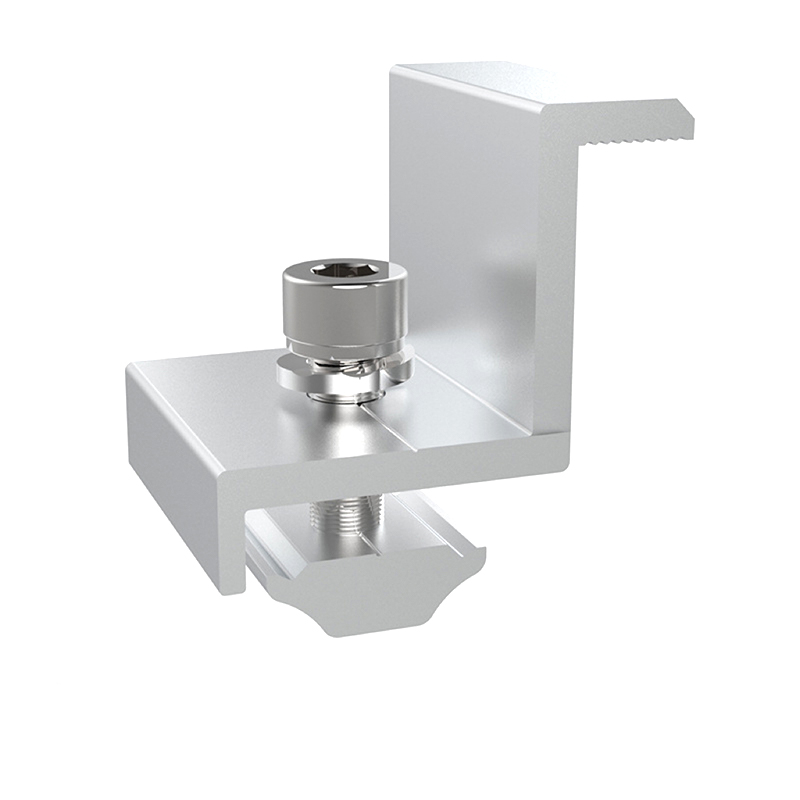

Endklemme

Klemmbefestigung für Fassadenplatten | Kantensicherung | Verdeckte oder sichtbare Optionen

AISI 304 / 316L Plattenstärke 6-25 mm Belastbar bis 8 kN Ende des Laufs

◈

Die Endklemme ist eine spezielle Endbefestigungskomponente, die zur Befestigung des letzten Paneels am Ende einer Verkleidungsstrecke verwendet wird. Die Endklemme wurde für Fassadensysteme entwickelt, bei denen Abschlusspunkte eine robuste Kantenhaltung erfordern. Sie bietet einen sicheren Halt am letzten Paneel in einer Reihe, verhindert seitliche Verschiebungen und sorgt für die Integrität der Ausrichtung. Die Klemme verfügt über einen Klemmmechanismus, der an der Plattenkante angreift und die Last gleichmäßig auf die Kontaktfläche verteilt, um Spannungskonzentrationen oder Kantenschäden zu verhindern. Die aus Edelstahl gefertigte Endklemme bietet Korrosionsbeständigkeit und eignet sich sowohl für Innen- als auch für Außenanwendungen. Das Design verfügt über Langlöcher zur Einstellung und eine formschlüssige Verriegelungsfunktion, die ein Lösen bei Vibrationen oder Temperaturschwankungen verhindert. Endklemmen sind wesentliche Komponenten in hinterlüfteten Fassadensystemen, Regenschutzverkleidungen und Steinpaneelinstallationen, bei denen die Paneelenden ohne sichtbare Befestigungselemente an der Vorderseite sicher abgeschlossen werden müssen.

✦

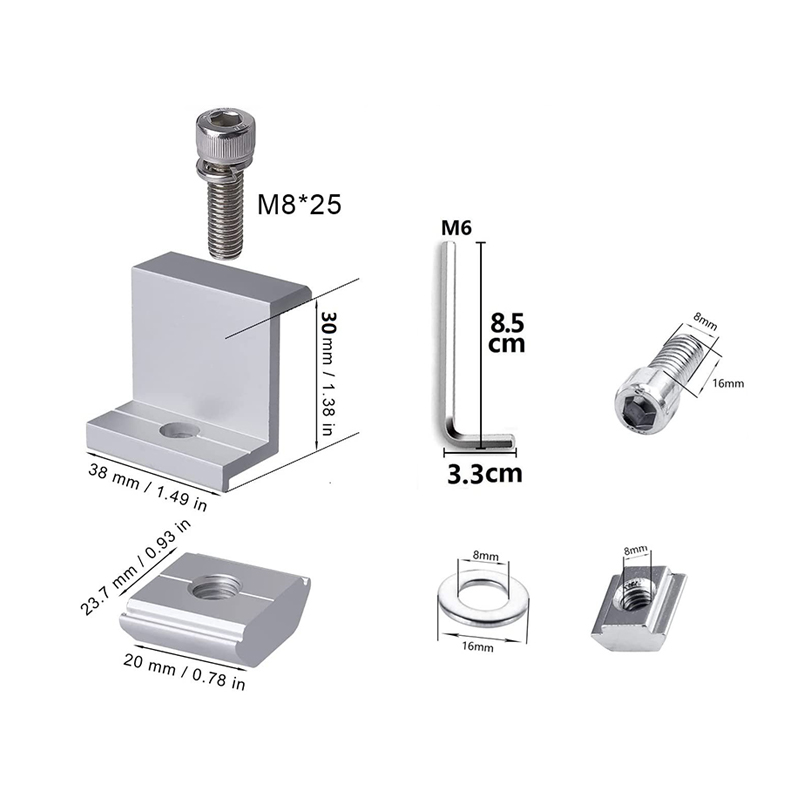

Endklemme Assembly

Befestigung des Panelabschlusses

Kernvorteile

Sicherung der Endkante Speziell für Endplatten entwickelt, bei denen Standard-Mittelplattenklemmen nicht verwendet werden können. Bietet robuste Kantenstabilität an den Anschlusspunkten.

Lastverteilung Der Klemmmechanismus verteilt die Kraft gleichmäßig über die Plattenkante und verhindert so eine punktuelle Belastung, die zu Kantenablösungen oder Rissen führen könnte.

Einstellbare Positionierung Langlöcher und verstellbare Backen ermöglichen eine präzise Positionierung zur Anpassung an unterschiedliche Plattenstärken und Kantenbedingungen.

Optische Finish-Optionen Erhältlich in polierter, satinierter oder pulverbeschichteter Ausführung für sichtbare Anwendungen, bei denen das ästhetische Erscheinungsbild von entscheidender Bedeutung ist.

Produktspezifikationen

◈ Plattenstärke 6 · 8 · 10 · 12 · 16 · 20 · 25 mm Sondergrößen verfügbar

◈ Materialqualität AISI 304 · AISI 316L EN 10088-konform

◈ Spannkraft 2 · 4 · 6 · 8 kN Einstellbar über Drehmoment

◈ Befestigungsart Verschraubt · Klemmbar · Federbelastet Standort wählbar

◈ Oberflächenbeschaffenheit Satiniert · Poliert · Pulverbeschichtet RAL-Farben verfügbar

◈ Kompatibilität ACM · HPL · Stein · Verbundwerkstoff Multimaterial

Referenz zur Tragfähigkeit

M6-Klemme (6 mm Platte)

2,8 kN

M8-Klemme (10 mm Platte)

4,5 kN

M10-Klemme (16 mm Platte)

8,0 kN

M10-Klemme (316L, 20 mm Platte)

7,5 kN

Anwendungsszenarien

▸ Abschluss von Fassadenplatten an Gebäudeecken, -kanten und -öffnungen

▸ Endsicherung für ACM- und Verbundplatten-Verkleidungssysteme

▸ Abschlusspunkte für Stein- und Terrakottafliesen, die eine Kantenstabilität erfordern

▸ Architekturelementpaneele, bei denen die Endbefestigung verdeckt sein muss

▸ Nachrüstanwendungen, bei denen vorhandene Panelenden gesichert werden müssen

◊

Panel-Abschluss

Endklemmenanwendung

Installations- und technische Hinweise

Vorbereitung der Plattenkanten Die Plattenkante muss sauber, gerade und gratfrei sein. Kantenradius maximal 1 mm für einwandfreien Klemmeingriff. Kanten versiegeln, wenn sie Feuchtigkeit ausgesetzt sind.

Drehmomentangabe M6: 8-12 Nm, M8: 18-25 Nm, M10: 30-40 Nm. Drehmomentschlüssel verwenden. Nicht zu fest anziehen, um eine Verformung der Plattenkanten zu vermeiden.

Thermische Bewegung Lassen Sie an den Plattenenden einen Abstand von 2–3 mm für die Wärmeausdehnung. Die Endklemme ermöglicht eine Bewegung von ±3 mm in der Plattenebene.

Korrosionsverträglichkeit Verwenden Sie zwischen Klemme und Aluminiumplatten einen Nylon- oder EPDM-Isolator. Bei Edelstahlplatten ist ein direkter Kontakt mit passender Qualität akzeptabel.

Häufig gestellte Fragen

◈ Was ist der Unterschied zwischen einer Endklemme und einer Mittelplattenklemme?

Eine Endklemme ist speziell für den Abschluss von Paneelen am Ende einer Reihe oder an Gebäudeecken konzipiert. Es sorgt für Kantenhalt, ohne dass benachbarte Platten zur Unterstützung erforderlich sind. Mittelplattenklemmen werden für Zwischenplatten verwendet, bei denen beide Seiten abgestützt werden. Endklemmen haben typischerweise eine andere Geometrie mit einer kürzeren Klemmbacke und zusätzlichen Befestigungspunkten, um die Lasten an Endpunkten zu bewältigen, an denen sich Winddruck und Plattengewicht konzentrieren.

◈ Wie passt sich die Endklemme an unterschiedliche Plattenstärken an?

Die Endklemme verfügt über einen verstellbaren Backenmechanismus mit Gewinde- oder Federeinstellung, der es der Klemme ermöglicht, sich an Plattenstärken von 6 mm bis 25 mm anzupassen. Zur genauen Einstellung ist eine Dicken-Einstelllehre im Lieferumfang enthalten. Für Paneele außerhalb dieses Bereichs können kundenspezifische Endklemmen hergestellt werden. Jiangsu Aozheng Metal Products Co., Ltd. bietet dickespezifische Klemmen für Projekte mit nicht standardmäßigen Plattenabmessungen.

◈ Welche Belastbarkeit bietet die Endklemme an Feldabschlüssen?

Die Endklemme bietet je nach Größe und Material Spannkräfte von 2 kN bis 8 kN. Für typische Fassadenplattenabschlüsse reichen M8-Klemmen mit einer Belastbarkeit von 4–6 kN für Windlasten bis zu 2,5 kPa aus. Jiangsu Aozheng Metal Products Co., Ltd. bietet projektspezifische Lastberechnungen auf der Grundlage von Panelgröße, Gebäudehöhe und lokalen Windgeschwindigkeitsdaten. Das Unternehmen hat Endklemmen für Projekte in den Vereinigten Staaten, Deutschland, Australien, Kanada und im Nahen Osten geliefert.

◈ Kann die Endklemme sowohl bei Massiv- als auch bei Hohlplatten verwendet werden?

Ja. Die Klemme ist mit Massivplatten (Stein, HPL) und Hohlplatten (ACM, Wabe) kompatibel. Bei Hohlplatten ist die Klemmbacke so konzipiert, dass sie den massiven Randrahmen oder dicke Deckbleche greift, ohne den Kern zu zerdrücken. Für Paneele mit dünnen Deckblechen ist eine Option mit verstärkten Backen erhältlich. Jiangsu Aozheng Metal Products Co., Ltd. bietet materialspezifische Beratung für die optimale Klemmenauswahl.
