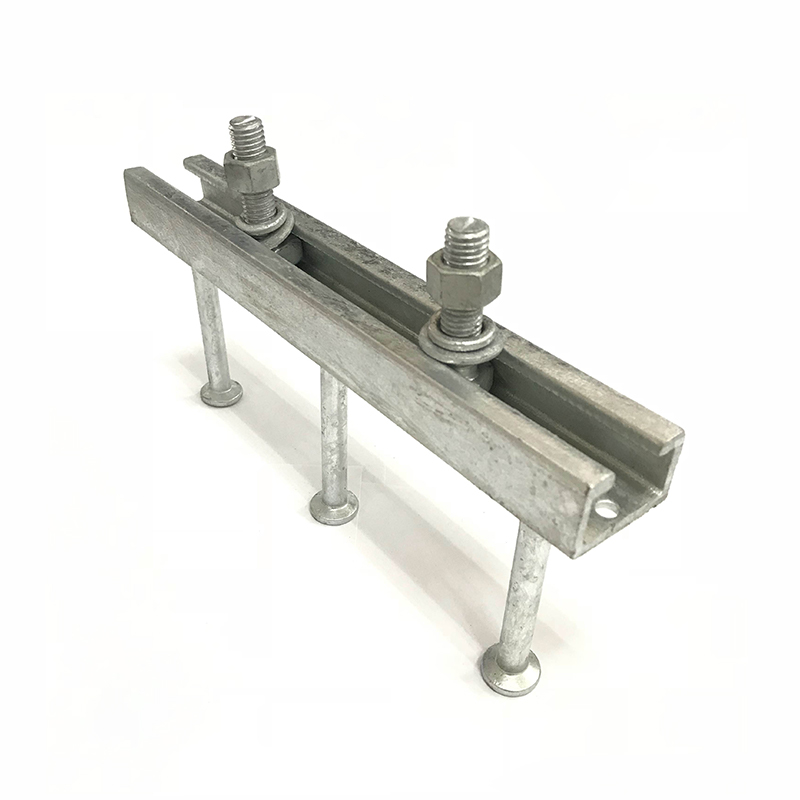

Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene
Hot-Roll-Ankerschiene

Hot-Roll-Ankerschiene

Warmgewalzte Ankerschienen sind ein wichtiger Stahlwerkstoff, der häufig in Gebäuden, Brücken, Straßen und anderen Tiefbaukonstruktionen verwendet wird. Es wird durch ein Warmwalzverfahren hergestellt und weist eine hohe Festigkeit, hohe Zähigkeit und gute Ermüdungsbeständigkeit auf. Es kann der Spannung und dem Druck in der Struktur effektiv standhalten und diese verteilen. Der warmgewalzte Ankerschienenstahl hat eine einzigartige Querschnittsform und ist mit einer speziellen Ankernut ausgestattet, um eine enge Integration in Beton oder andere Baumaterialien zu ermöglichen und zuverlässige Verankerungseffekte zu erzielen. Es verfügt über mechanische Eigenschaften und eine praktische Konstruktionsleistung.
Angebot anfordern
Vorherige：SchweißankerkanalNächste：Kalte Rolle im Anker gegossen
  • Parameter
  • Kontaktieren Sie uns
  • Identifikationswerte
    Profil
    72/48
    72/49
    55/42
    52/34
    54/33
    50/30P
    49/30
    40/22P
    40/25
    38/17
    HTA-CE 28/15
    Tjp
    warmgewalzt
    kaltgewalzt
    warmgewalzt
    warmgewalzt
    kaltgewalzt
    warmgewalzt
    kaltgewalzt
    warmgewalzt
    kaltgewalzt
    kaltgewalzt
    kaltgewalzt
    Geometrie
    HALFEN-Kanäle HTA-CE
    Hinweis: Einbauhöhe h beachten inst
    Material
    Stahl
    A4
    HCR
    Schrauben
    72/48
    72/48
    50/30
    50/30
    50/30
    50/30
    50/30
    40/22
    40/22
    38/17
    HS 28/15
    Themen
    M20 - M30
    M20 - M30
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M16
    M10 - M16
    M10 - M16
    M6 - M12
    S SIb [mm]
    129
    129
    109
    88
    88
    98
    81
    79
    65
    52
    42
    Profil load capacity
    N Rd,s,I [kN]
    55.6
    55.6
    44.4
    		36.1 30.6 21.7 17.2 19.4 11.1 10.0 5.0
    V Rd,s,I [kN] 72.2 57.8 39.7 22.4
    M Rd,s,flex
    [Nm]     		Stahl 7472 - 5606 2933 2595 2437 1455 1208 956 504 276
    NR 7630 7493 - 2996 2595 2743 1485 1358 931 516 282
    Geometrie
    h inst [mm]①② (191) (193) 182 (185) 162 (164) 161 (164) 112 (161) 103 (101) 97 (154) 89 (89) 81 (82) 50 (79)
    b ch [mm] 72 72 54.5 52.5 54 49 50 39.5 40 38 28.0
    h ch [mm] 48.5 49 42 33.5 33 30 30 23 25 17.5 15.25
    l y
    [mm 4 ]     		Stahl 349721 293579 187464 93262 72079 52575 41827 19859 20570 8547 4060
    NR 19859 19097
    h ef [mm] 179 179 175 155 155 106 94 91 79 76 45
    C min [mm] 150 150 100 100 100 75 75 50 50 50 40

    Technische Spezifikationen und Konstruktionshandbuch für Hot Roll Anchor Channel

    Bei der Warmwalz-Ankerschiene handelt es sich um ein kaltgeformtes C-förmiges Stahlprofil, das durch einen Hochtemperaturwalzprozess hergestellt wird und einen zuverlässigen strukturellen Verbindungspunkt innerhalb von Stahlbetonelementen bietet. Im Gegensatz zu herkömmlichen Bohrmethoden werden diese Kanäle direkt in den Beton eingegossen, wodurch eine flächenbündige Befestigungsfläche entsteht. Der Warmwalzprozess sorgt für eine homogene Kornstruktur im gesamten Stahlprofil, was die mechanische Belastbarkeit und Ermüdungsbeständigkeit des Kanals deutlich verbessert. Dieses Produkt dient als primäre Schnittstelle für die robuste Befestigung von Vorhangfassaden, Aufzugsführungsschienen und mechanischen Versorgungsstützen in großen Infrastrukturprojekten.

    Technische Kernvorteile

    • Strukturelle Integrität: Der Warmwalzprozess eliminiert innere Spannungen und sorgt für eine gleichmäßige Materialdicke, was eine hohe Längs- und Querbelastbarkeit ermöglicht.
    • Dynamische Lastleistung: Entwickelt, um seismischen Aktivitäten und hochfrequenten Vibrationen standzuhalten, eignet es sich daher für Verkehrsinfrastruktur und Industrieanlagen.
    • Zerstörungsfreie Integration: Da das Bohren nach der Installation entfällt, bewahrt der Kanal die Integrität der Betonbewehrungsstäbe und verhindert Mikrorisse im Untergrund.
    • Korrosionsbeständigkeit: In der Regel mit Feuerverzinkung (HDG) mit einer Mindestdicke von 50–80 Mikrometern veredelt, um eine langfristige Haltbarkeit im Freien oder in feuchten Umgebungen zu gewährleisten.

    Wichtige Produktmerkmale

    Funktion Spezifikation / Detail
    Materialqualität Kohlenstoffstahl (S235JR oder S355J2) oder Edelstahl (A4/316)
    Herstellungsprozess Warmgewalztes Stahlprofil mit angeschweißten T-Bolzen oder I-Ankern
    Lastrichtung Kann Zug- und Querschublast übertragen
    Installationstyp Ortbetoniert mit Schaumfüller, um das Eindringen von Beton zu verhindern
    Einstellbereich Stufenlose Längsverstellung entlang der Kanalachse

    Primäre Anwendungsszenarien

    • Vorhangfassadensysteme: Befestigung von Fassadenwinkeln aus Aluminium oder Stein am Rand von Betonbodenplatten.
    • Installation von Aufzügen und Rolltreppen: Befestigung von Führungsschienenhalterungen und schweren Maschinen im Aufzugsschacht.
    • Tunnel- und Brückenbau: Unterstützung von Oberleitungssystemen, Versorgungsrohren und Lüftungsgeräten.
    • Industrieanlagenbau: Montage von Kranschienen und schweren Rohrgestellen an Stahlbetonpfeilern.

    Installations- und Sicherheitsprotokolle

    Positionierung und Fixierung

    Ankerschienen müssen vor dem Betonieren mit Nägeln oder Spanndrähten sicher an der Schalung oder dem Bewehrungskorb befestigt werden. Es ist wichtig sicherzustellen, dass die Schienenoberfläche bündig mit der endgültigen Betonoberfläche abschließt, um das korrekte Einsetzen der T-Schraube zu ermöglichen.

    Verwendung von T-Bolzen

    Verwenden Sie nur passende T-Bolzen, die für die jeweilige Kanalprofilgröße angegeben sind. Stellen Sie sicher, dass die T-Schraube nach dem Einsetzen um 90 Grad gedreht und mit dem vom Hersteller angegebenen Drehmoment festgezogen wird, um die volle Tragfähigkeit zu erreichen.

    Lagerung und Handhabung

    Kanäle sollten in einer trockenen, belüfteten Umgebung gelagert werden, um eine Oberflächenoxidation vor dem Gießen zu verhindern. Vermeiden Sie während des Transports mechanische Stöße, die die Schienenlippen verformen könnten, da dies die reibungslose Bewegung der Befestigungsschrauben beeinträchtigen würde.
