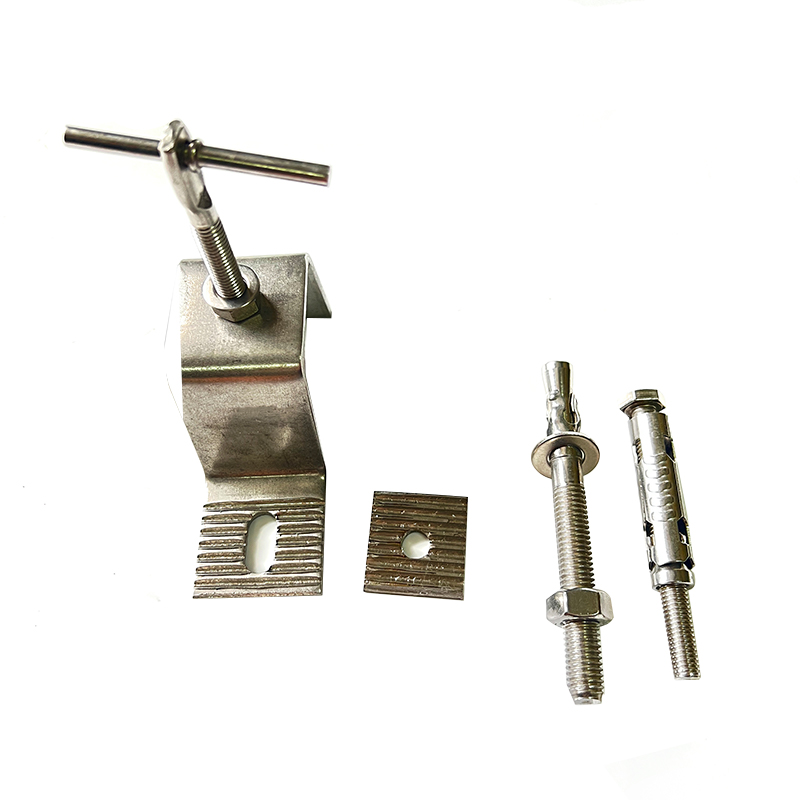

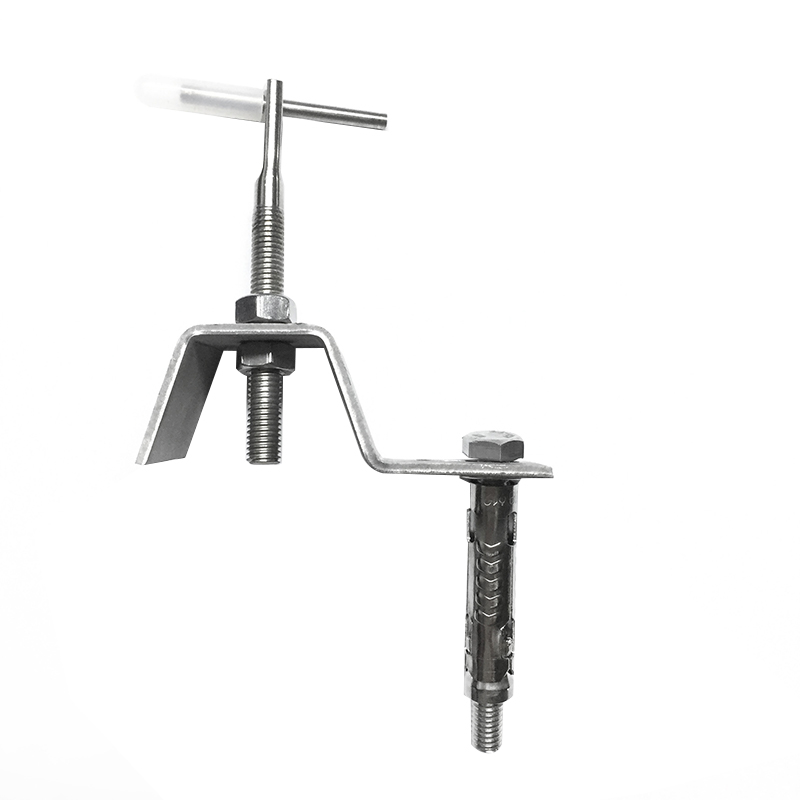

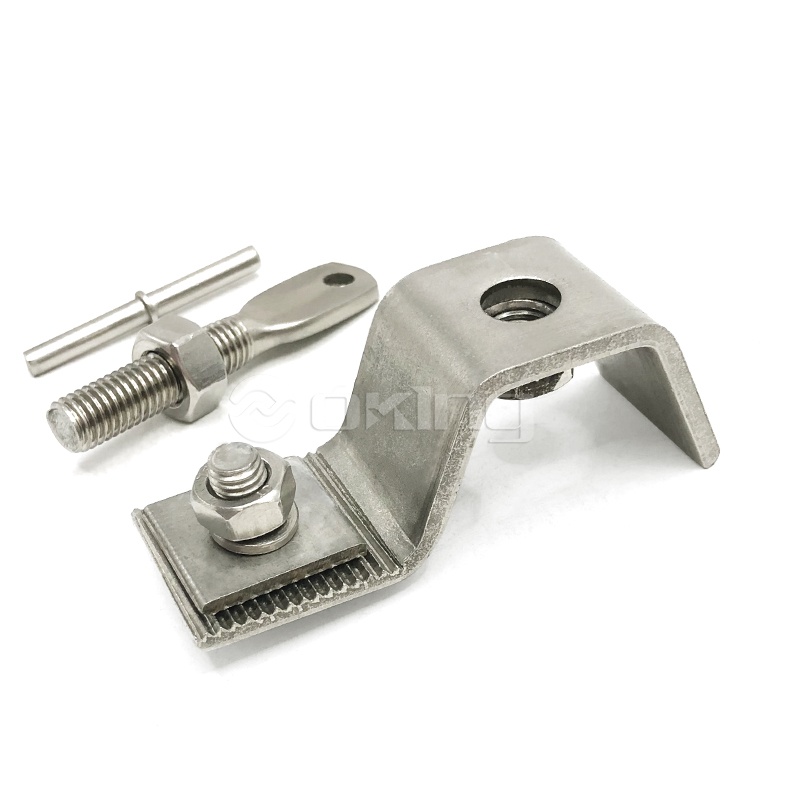

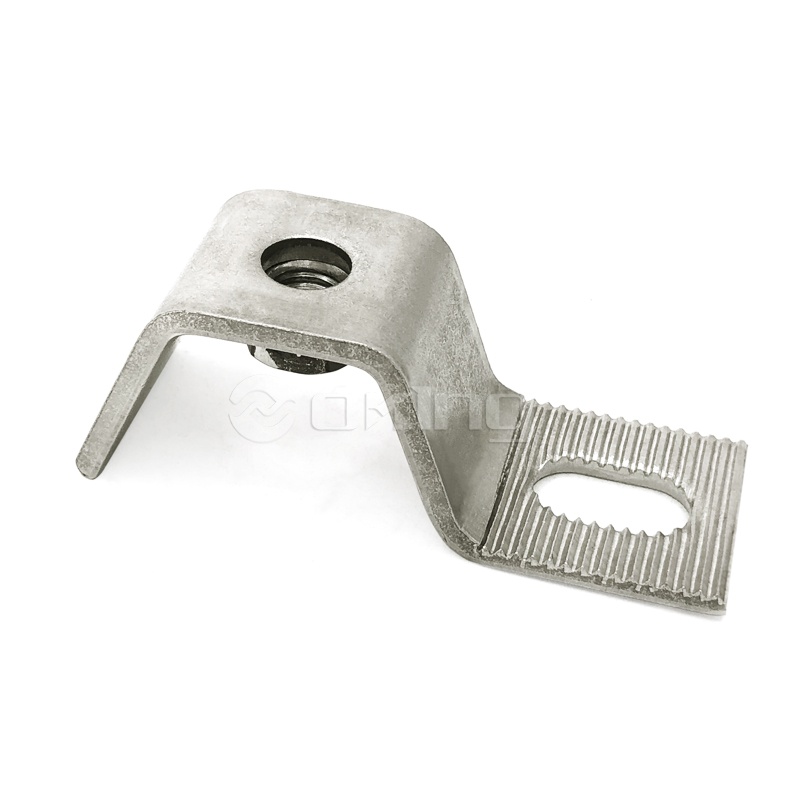

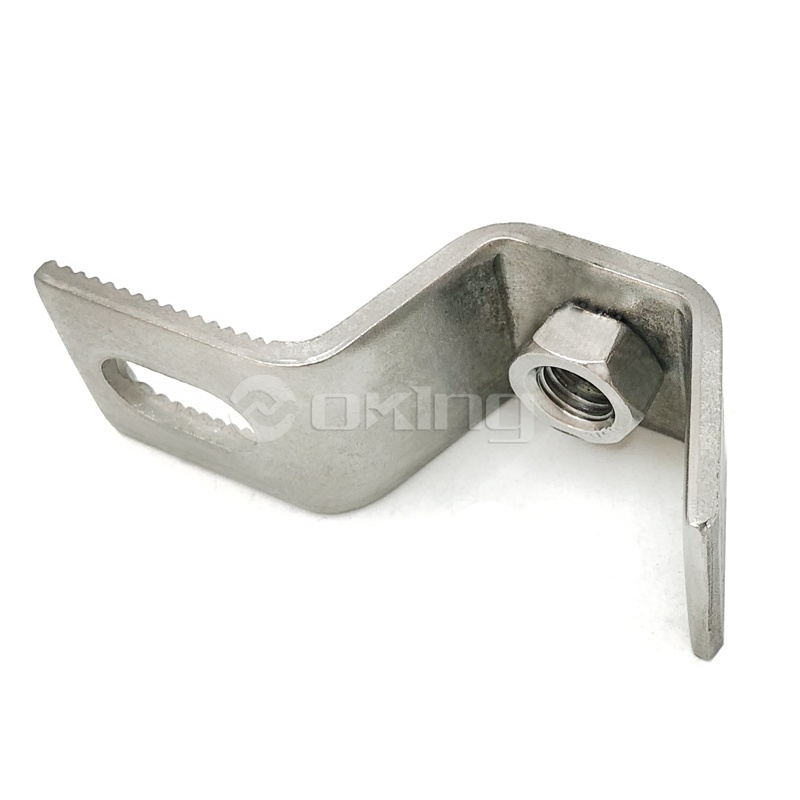

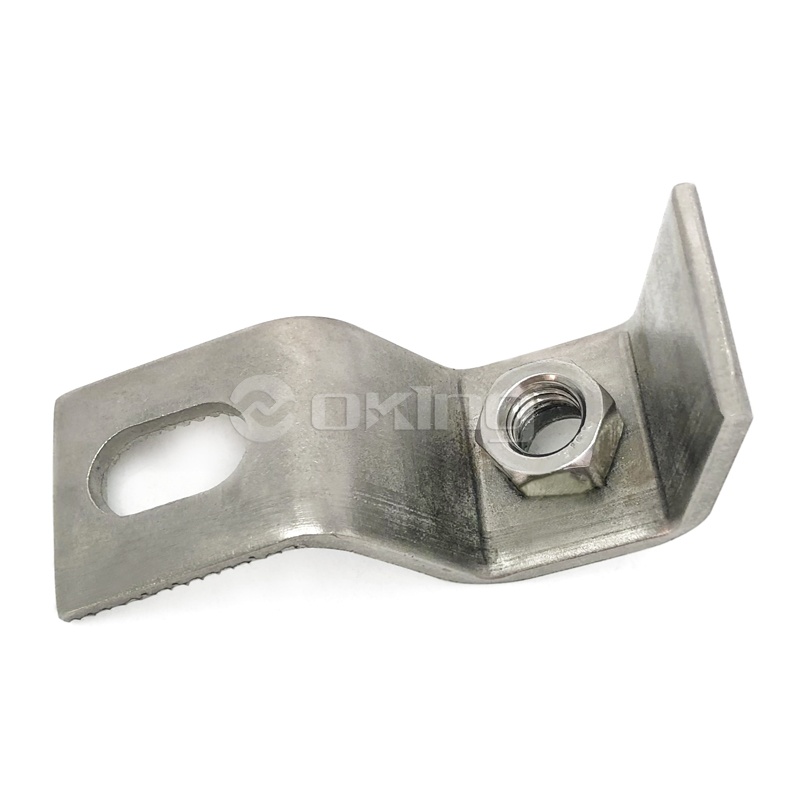

AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter

AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter

● Material: Edelstahl 1.4301 [A2) und 1.4401 [A4] ● Die obige Tabelle wurde gemäß den LGA-Testergebnissen erstellt ● Bei den angegebenen Belastungen handelt es sich um charakteristische Widerstandsbelastungen ● Schrauben werden separat mitgeliefert ● Maximaler Winddruck: 350 N ● Testergebnisse sind auf Bestellung erhältlich
Angebot anfordern
Vorherige：Maßgeschneiderter Z-Anker aus EdelstahlNächste：Z-Halterung Marmor-Befestigungsclips für Wand
  • Parameter
  • Kontaktieren Sie uns

  • AZZ03 Z-Halterung mit genieteter Mutter für Steinbefestigungssystem

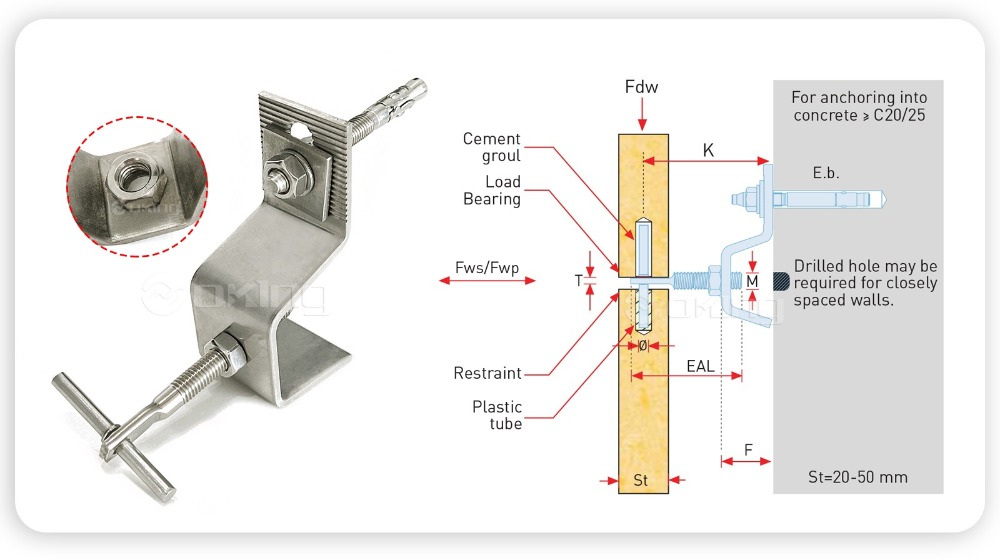

    ●Technische Details

    Produktcode Projektion

    Min.

    Projektion

    Max.

    Projektion

    Tot

    Laden

    Foriming

    Größe

    Wind-

    Druck

    Wind-

    Saugen

    Erweiterung

    Schraubengröße

    Pin

    Durchmesser

    Adj. Arm

    Metrische Größe

    Adj. Arm

    Flache Dicke

    Adj. Arm

    Länge

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Winkel aus Edelstahl 201 304 316 zur Befestigung von Marmorverkleidungen
    Ausladungen zwischen 45 und 135 mm
    Belastbar bis 800 N

    Geeignet für horizontale und vertikale Fugen

    Steinstärken 20-50 mm

    Befestigung an tragenden Wänden mit Spreizdübeln und an Schienen mit Stellschrauben
    Material: 1.4571/1.4404/1.4401 (A4/AISI 316) oder 1.4301 (A2/AISI 304)

    ● Beschreibung des Produktcodes
    AZZ03 - 45 2 A
    AZZ03: Typ

    45: Projektion (mm)

    2: Eigenlast (x10 kg)

    A: Form

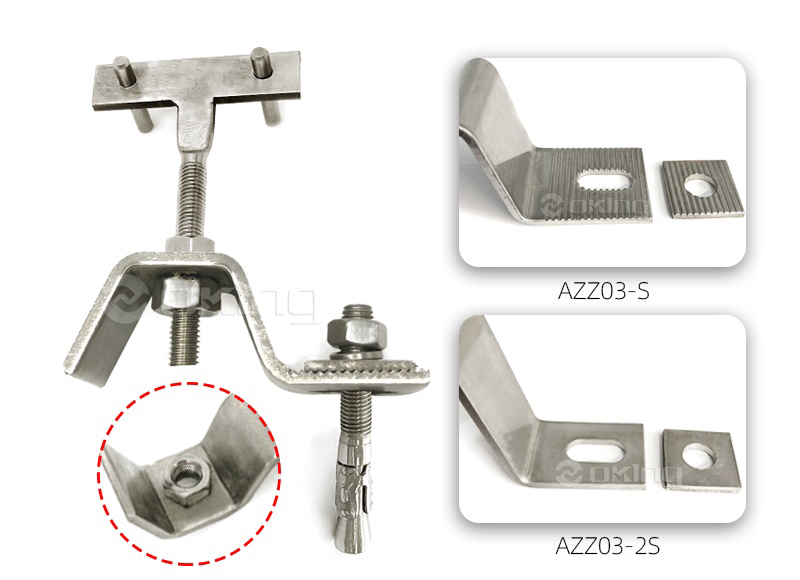

    AZZ03-S
    Typ with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    Typ with riveted nut. Without serrationwith plain washer.

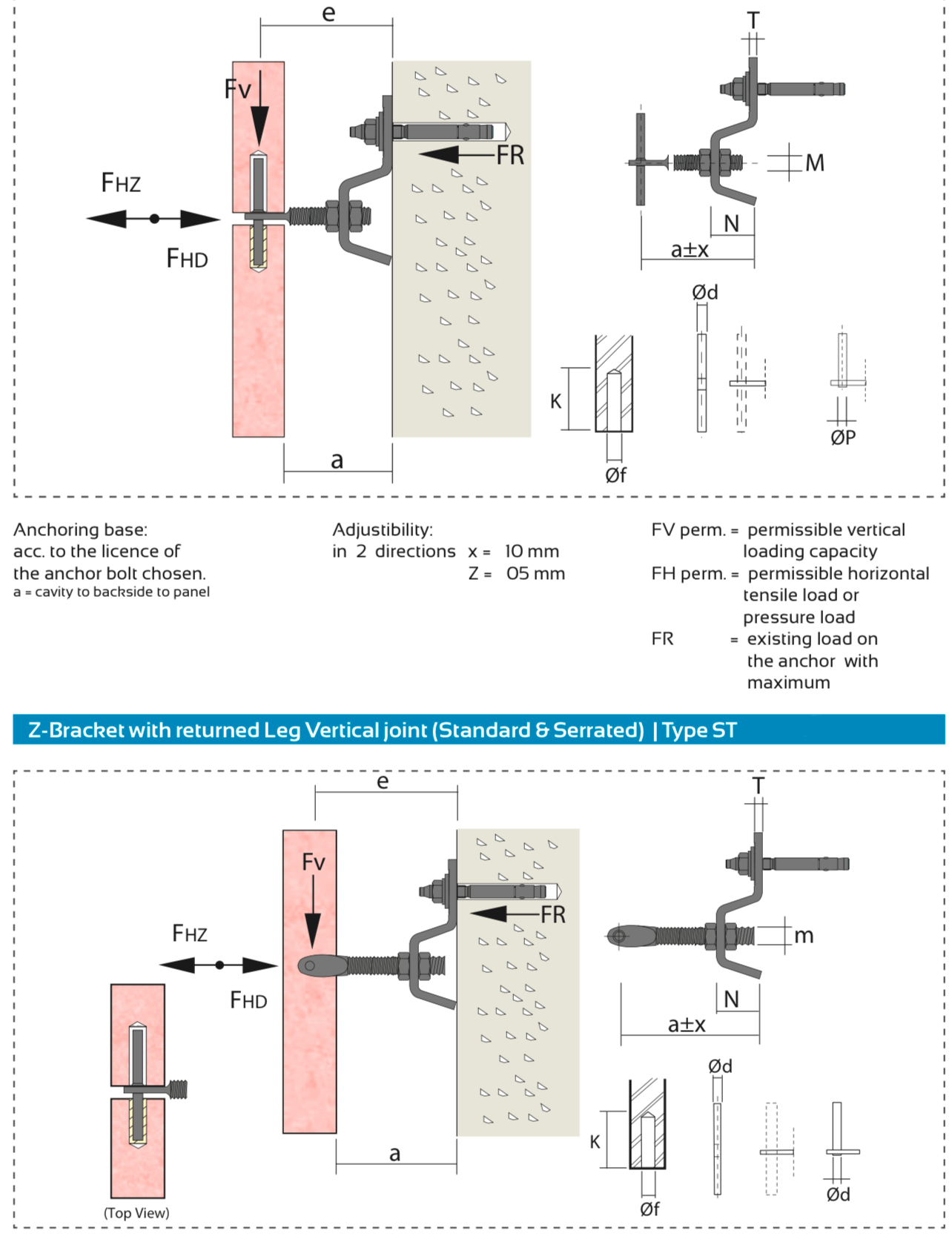

    ●Installation

    Installation an horizontalen Fugen                             Installation an vertikalen Fugen

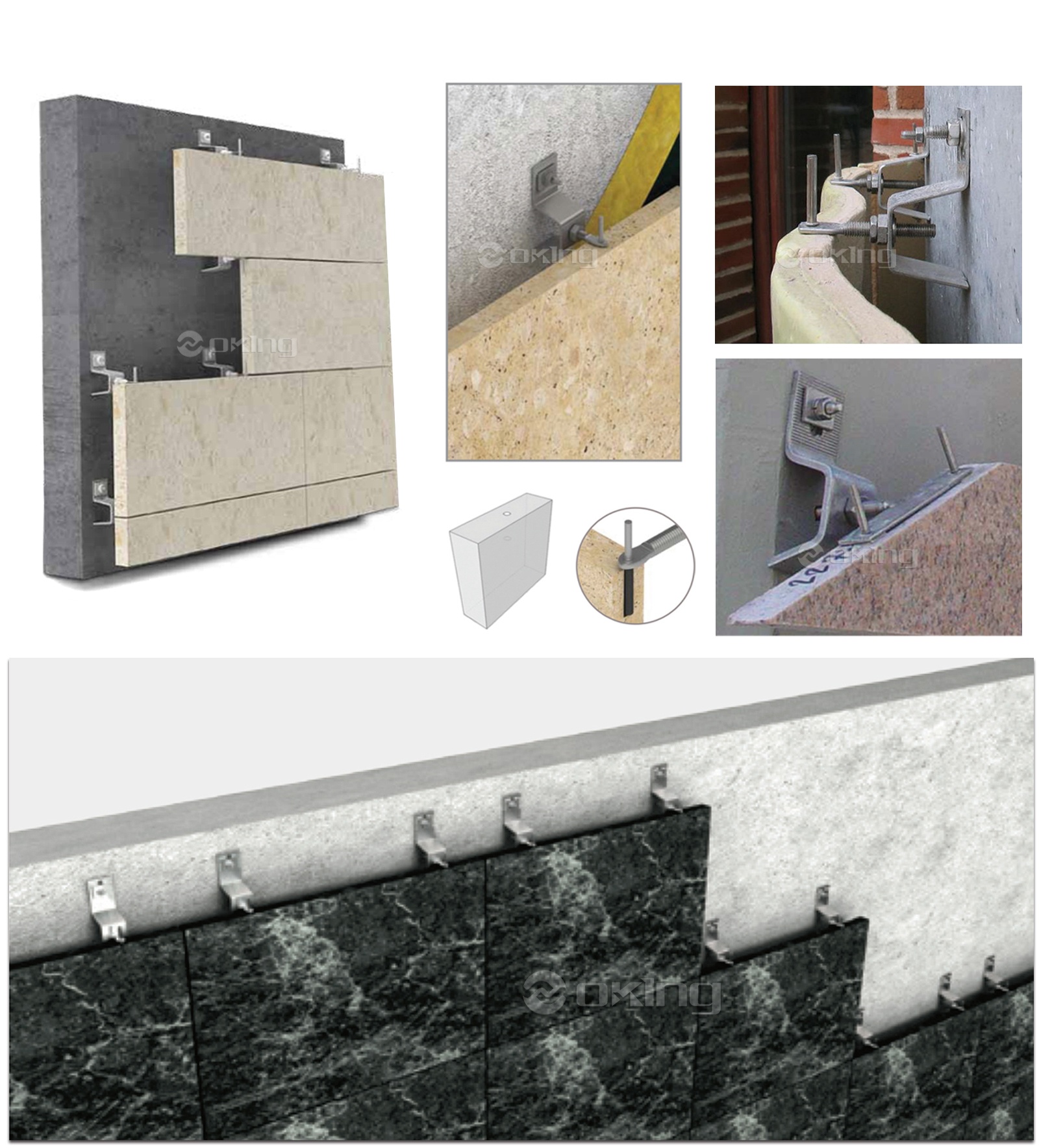

    ●Anwendung

    Anwendungsbeispiele für BolzenankerAnker werden mit Spreizdübeln an tragenden Wänden befestigt.

    Um Anker an isolierten Wänden zu befestigen, muss zunächst die Isolierung durchtrennt werden. Nach der Befestigung muss das ausgeschnittene Isolationsstück wieder eingesetzt werden und die Isolationsteile müssen abgedichtet werden, um Kältebrücken zu reduzieren.

    Beschläge für Steinverkleidungen
    AZZ03 Steinverkleidungs-Befestigungs-Z-Klammer mit genieteter Mutter
    Integriertes Nietmutter-Design | Z-Profil-Geometrie | Schwerer Steinträger
    AISI 304 / 316L Nietmutter M6-M12 Belastbar bis 18 kN Vormontiert
    ✦
    AZZ03 Z-Halterung
    Mit aufgenieteter Mutter · Vormontiert
    ◈

    Die Z-Halterung zur Steinverkleidungsbefestigung AZZ03 mit genieteter Mutter ist eine vormontierte Stützkomponente, die speziell für schwere Steinverkleidungssysteme entwickelt wurde. Die Z-Profil-Geometrie ermöglicht eine versetzte Montage, sodass Steinplatten in einem kontrollierten Abstand zum Gebäudeuntergrund positioniert werden können. Die integrierte Nietmutter ist werkseitig an der Halterung montiert, sodass bei der Installation keine separate Mutternplatzierung erforderlich ist und die Montagezeit vor Ort verkürzt wird. Die genietete Mutter bietet eine unverlierbare Gewindeverbindung für die Plattenbefestigungsschrauben, sorgt für eine gleichbleibende Drehmomentanwendung und verhindert, dass sich die Mutter beim Anziehen dreht. Die aus Edelstahl AISI 304 oder 316L gefertigte Halterung bietet vollständige Korrosionsbeständigkeit für Innen- und Außenanwendungen. Die Z-Form enthält einen Verstärkungssteg, der Biege- und Torsionskräften durch Windlasten und Plattentotlasten standhält. Die Halterung ist mit verschiedenen Schenkellängen und Materialstärken erhältlich, um spezifischen Projektanforderungen gerecht zu werden.

    Kernvorteile
    Integrierte Nietmutter Die werkseitig installierte Mutter macht eine separate Platzierung der Muttern während der Installation überflüssig. Reduziert die Montagezeit vor Ort und sorgt für eine gleichmäßige Drehmomentanwendung.
    Captive-Thread-Sicherheit Die genietete Mutter verhindert ein Verdrehen beim Anziehen der Schraube. Hält die Klemmlast bei Vibration und Temperaturwechsel aufrecht, ohne sich zu lösen.
    Kapazität für schwere Steine Das verstärkte Z-Profil trägt Steinplatten bis zu 18 kN pro Halterung. Das zwickelfreie Design ermöglicht ein kompaktes Profil bei gleichzeitiger Beibehaltung der Festigkeit.
    Vormontiert delivery Halterung und Mutter werden als Einheit geliefert. Reduziert die Handhabung von Bauteilen und eliminiert das Risiko, dass Befestigungselemente vor Ort verloren gehen.
    Produkteigenschaften
    ◈ Profiltyp Z-Profil mit verstärktem Steg
    ◈ Größe der genieteten Mutter M6 · M8 · M10 · M12 (Sondergrößen verfügbar)
    ◈ Materialstärke 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Beinlänge 80 · 100 · 120 · 150 · 200 mm (gleich oder ungleich)
    ◈ Edelstahlqualität AISI 304 · AISI 316L
    ◈ Oberflächenbeschaffenheit Satiniert · Poliert · Perlengestrahlt · Eingelegt
    Referenz zur Tragfähigkeit
    Nietmutter M8 (4 mm Halterung)
    8,5 kN
    Nietmutter M10 (5 mm Halterung)
    14,0 kN
    Nietmutter M12 (6 mm Halterung)
    18,5 kN
    Nietmutter M10 (316L, 5 mm)
    15,5 kN
    Anwendungsszenarien
    Fassaden von Hochhäusern mit Verkleidungsplatten aus Marmor, Granit oder Kalkstein
    Belüftete Regenschutzsysteme, die eine versetzte Montage für Isolierhohlräume erfordern
    Gewerbliche und institutionelle Gebäude mit Natursteinverkleidung
    Renovierungsprojekte, bei denen bestehende Steinverkleidungen ersetzt oder aufgewertet werden
    Küstenarchitektur, die einen Korrosionsschutz aus Edelstahl 316L erfordert
    ◊
    Anwendung von Steinverkleidungen
    Marmor · Granit · Kalkstein
    Installations- und technische Hinweise
    Anzugsmoment der Nietmutter Maximales Drehmoment für Nietmutter: M8 18 Nm, M10 35 Nm, M12 55 Nm. Überschreiten Sie nicht das angegebene Drehmoment, um eine Drehung der Mutter oder ein Abreißen des Gewindes zu vermeiden.
    Substratschnittstelle Befestigung der Konsole an Beton- oder Stahluntergrund mittels Spreizdübeln oder Durchgangsschrauben. Mindestuntergrundstärke C20/25 für Betonanwendungen.
    Plattenbefestigung Die Steinplatte wird durch die genietete Mutter mit Edelstahlschrauben befestigt. Tragen Sie ein Anti-Seize-Mittel auf, um ein Festfressen der Edelstahlgewinde zu verhindern.
    Thermalunterkunft Langlöcher im Halterungsbein ermöglichen eine Bewegung von ±6 mm in jede Richtung. Bei Platten über 1800 mm sind zusätzliche Bewegungsfugen erforderlich.
    Häufig gestellte Fragen
    ▸ Was ist der Vorteil der Nietmutter gegenüber einer Standardmutter und Unterlegscheibe?
    Die genietete Mutter ist dauerhaft an der Halterung befestigt, sodass bei der Installation keine separate Mutternplatzierung erforderlich ist. Dadurch wird verhindert, dass sich die Mutter beim Anziehen der Schraube dreht oder herunterfällt, wodurch ein gleichmäßiges Drehmoment gewährleistet wird. Die genietete Verbindung sorgt außerdem für einen sichereren Ankerpunkt, der einer durch Vibrationen verursachten Lockerung im Laufe der Zeit widersteht. Bei Steinverkleidungssystemen bedeutet dies eine verbesserte langfristige Paneelsicherheit und einen geringeren Wartungsaufwand.
    ▸ Wie wird die Nietmutter an der Halterung montiert?
    Die Nietmutter wird werkseitig im hydraulischen Nietverfahren montiert. Der Mutternkörper wird durch ein präzisionsgestanztes Loch in der Halterung eingeführt und unter kontrolliertem Druck verformt, um eine dauerhafte mechanische Verriegelung zu erzeugen. Dieser Prozess wird in der Produktionsanlage von Jiangsu Aozheng Metal Products Co., Ltd. durchgeführt und gewährleistet eine gleichbleibende Qualität und Ausrichtung. Es ist kein Nieten vor Ort erforderlich.
    ▸ Welche Steinplattengewichte kann der AZZ03 tragen?
    Der AZZ03 trägt je nach Nietmutterngröße und Materialstärke Steinplatten mit bis zu 18 kN pro Halterung. Für eine typische Granitplatte mit den Maßen 1200 x 600 x 30 mm und einem Gewicht von ca. 60 kg bieten vier M10-Halterungen einen Sicherheitsfaktor von über 5,0. Jiangsu Aozheng Metal Products Co., Ltd. stellt für jede Projektspezifikation Strukturberechnungen und Belastungszertifikate zur Verfügung. Das Unternehmen hat AZZ03-Halterungen für Steinfassadenprojekte in den Vereinigten Staaten, Deutschland, Australien, Kanada und im Nahen Osten geliefert.
    ▸ Kann die Halterung sowohl bei vertikaler als auch bei horizontaler Ausrichtung der Steinplatten verwendet werden?
    Ja. Das Z-Profil bietet Unterstützung in beiden Ausrichtungen. Bei vertikalen Paneelen wird die Halterung direkt am Untergrund montiert. Für horizontale Plattenläufe kann die Halterung um 90 Grad gedreht oder mit zusätzlichen Stützwinkeln verwendet werden. Die Position der Nietmutter kann individuell angepasst werden, um verschiedene Lochpositionen in der Platte zu berücksichtigen. Jiangsu Aozheng Metal Products Co., Ltd. bietet technische Unterstützung zur Optimierung der Halterungskonfiguration für bestimmte Panel-Layouts.
    EN 1090-1 Ausführungsklasse 3 ◈ ISO 9001:2015 ◈ Vernietete Mutter unverlierbar ◈ 2.000 Tonnen pro Jahr ◈ In 40 Länder exportiert
